BOTEK – system BTA do głębokiego wiercenia

Technologia

System BTA, czyli tak zwany system pojedynczego drąga stosuje się na specjalnych obrabiarkach do głebokich wierceń oraz linii transferowych. W tym przypadku chłodziwo bądź olej doprowadzany jest wzdłuż głowicy do strefy obróbki poprzez głowicę ciśnieniową. Następnie dzięki powstałemu podciśnieniu wraca poprzez otwór drąga wiertarskiego. Na styku głowicy ciśnieniowej oraz części obrabianej dodatkowo stosuje się pierścienie uszczelniające. Głowica wiercąca jest prowadzona w tulei wiertarskiej usytuowanej w głowicy ciśnieniowej.

System ten stosuje się do wykonywania otworów o średnicy D w zakresie 7,76 – 700 mm, o głębokości powyżej 100×D . Począwszy od średnicy Dmin = 18 mm, możliwe jest stosowanie głowic z wymiennymi płytkami oraz prowadnikami.

Film prezentujący działanie systemu BOTEK BTA

Dostępne głowice wiercące w systemie BTA – Tabela 1

	Typ	Zdjęcie	Średnica min.	Średnica max.	Opis	Katalog

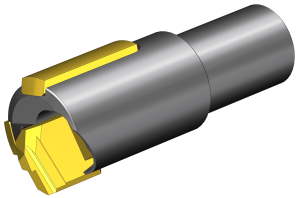

	Type 17		7.76	15.50	Głowica wiercąca →posiada możliwość regeneracji lub przeostrzenia →z wlutowaną płytką i prowadnikami →głowicę wlutowuje się do drąga .	Catalog

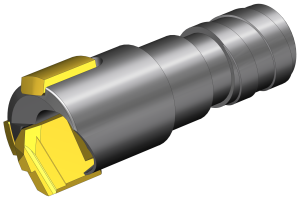

	Type 18		12.21	15.50	Głowica wiercąca →możliwość regeneracji lub ostrzenia →z wlutowaną płytką i prowadnikami →z połączeniem gwintowym zewnętrznym 1-zwojowym	Catalog
	Type 20		14.51	36.99	Głowica wiercąca →z możliwością regeneracji lub przeostrzenia →z wlutowaną płytką i prowadnikami →dostępne większe rozmiary średnicy	Catalog
	Type 11		14.55	36.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →ustalenie dokładnego wymiaru poprzez płytkę pozycjonującą.	Catalog
	Type 70 B		25.00	65.00	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →produkowana na zamówienie	Catalog
	Type 12		28.50	74.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →ustalenie dokładnego wymiaru poprzez płytkę pozycjonującą	Catalog

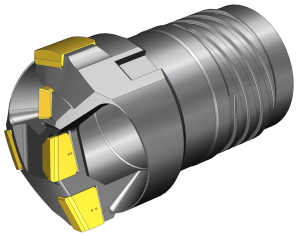

	Type 14		15.61	65.00	Głowice wiercące →z wlutowanymi płytkami →z zewnętrznym połączeniem gwintowym 4-zwojowym	Catalog
	Type 61		15.65	36.20	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →ustalenie dokładnego wymiaru poprzez płytkę pozycjonującą	Catalog
	Type 70 A		25.00	65.00	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →produkowana na konkretne zamówienie	Catalog
	Type 64		28.71	74.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →ustalenie wymiaru poprzez płytkę pozycjonującą.	Catalog

Dostępne głowice wiercące w systemie BTA – Tabela 2

	Typ	Zdjęcie	Średnica min.	Średnica max.	Opis	Katalog
	Type 43 B		60.00	368.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →ustalenie dokładnegowymiaru poprzez płytkę pozycjonującą.	Catalog

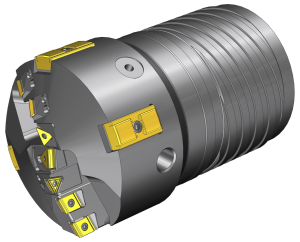

	Type 43 A		60.00	368.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →ustalenie dokładnego wymiaru poprzez płytkę pozycjonującą	Catalog
	Type 43 F		60.00	368.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →ustalenie dokładnego wymiaru poprzez płytkę pozycjonującą	Catalog
	Type 13 B		28.50	74.99	Głowica powiercająca →z wewnętrznym gwintem 1-zwojowym	Catalog
	Type 13 A		28.71	74.99	Głowica powiercająca →z zewnętrznym gwintem 4-zwojowym.	Catalog

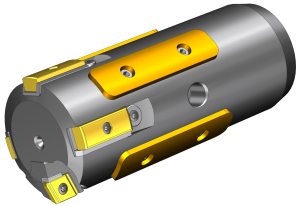

	Type 34		44.00	353.99	Głowica powiercająca →z gwintem 1-zwojowym wewnętrznym	Catalog
	Type 54		47.00	353.99	Głowica powiercająca →z zewnętrznym gwintem 4-zwojowym.	Catalog

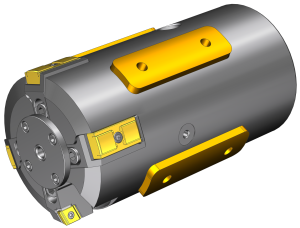

	Type 35 B		61.00	498.99	Głowica powiercająca →z wewnętrznym gwintem 1-zwojowym →możliwe też połączenie przy użyciu flanszy	Catalog
	Type 35 A		61.00	498.99	Głowica powiercająca →z zewnętrznym gwintem 4-zwojowym. →możliwe też połączenie przy użyciu flanszy	Catalog
	Type 35 F		61.00	498.99	Głowica powiercająca →z wewnętrznym gwintem 1-zwojowym →możliwe też połączenie przy użyciu flanszy	Catalog

Dostępne głowice wiercące w systemie BTA oraz narzędzia powiercające – Tabela 3

	Typ	Zdjęcie	Średnica min.	Średnica max.	Opis	Katalog
	Type 36		60.00	250.00	Głowica powiercająca →z gwintem 1-zwojowym lub 4-zwojowym →duży zakres regulacji dla danego typo-rozmiaru.	Catalog

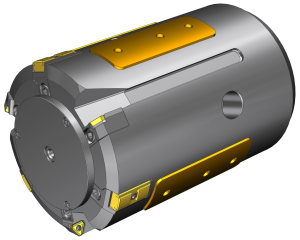

	Type 33 B		159.00	498.99	Głowica powiercająca →z gwintem 1-zwojowym wewnętrznym →duży zakres regulacji dla danego typo-rozmiaru.	Catalog

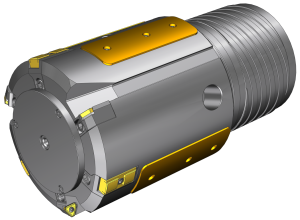

	Type 33 A		159.00	498.99	Głowica powiercająca →z gwintem 4-zwojowym zewnętrznym →duży zakres regulacji dla danego typo-rozmiaru.	Catalog

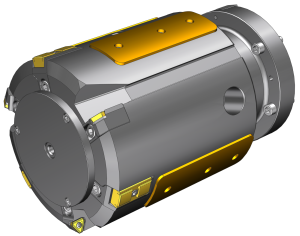

	Type 33 F		159.00	498.99	Głowica powiercająca →z gwintem wewnętrznym →duży zakres regulacji dla danego typo-rozmiaru.	Catalog
	Type 38		20.00	222.99	Głowica wiercąca →pracująca w tak zwanym ruchu ciągnionym →z wewnętrznym przyłączem gwintowym 1-zwojowym	Catalog
	Type 58		20.00	222.99	Głowica wiercąca →pracująca w tak zwanym ruchu ciągnionym , →z zewnętrznym przyłączem gwintowym 4-zwojowym.	Catalog
	Type 28		55.00	412.99	Głowica trepanacyjna →z wewnętrznym przyłączem gwintowym 1-zwojowym	Catalog
	Type 48		55.00	197.99	Głowica trepanacyjna →z zewnętrznym przyłączem gwintowym 4-zwojowym	Catalog
	Type 48		198.00	412.99	Głowica trepanacyjna →z zewnętrznym przyłączem gwintowym 4-zwojowym	Catalog
