BOTEK wiertła lufowe do głębokiego wiercenia

Botek – wiertła lufowe do pełnego materiału, powiercające i trepenacyjne. Szeroka gama produktów najwyższej jakości.

Co więcej, Botek jest światowym liderem w takich zadaniach!

Dane techniczne i dodatkowe informacje

Technologia

W trakcie procesu wiercenia lufowego wiertłami z pojedynczym rowkiem, przez rowek podawana jest ciecz chłodząco-smarująca bądź emulsja lub olej. Co następuje, w wyniku podciśnienia powstające w trakcie procesu wiercenia wióry transportowane są wzdłuż rowka w kształcie litery V na zewnątrz otworu, po czym swobodnie opadają.

Warunkiem prawidłowo zachodzącego procesu skrawania jest zastosowanie odpowiedniego do danej średnicy wierconego otworu ciśnienia P[bar] ja również przepływu oleju lub emulsji Q[l/min]. Dodatkowo, emulsja powinna mieć odpowiednią koncentrację (pomiędzy 10-12 %). Co więcej, dla poprawy procesu skrawania do emulsji powinno się stosować odpowiednie dodatki do głębokiego wiercenia .

Film prezentujący głębokie wiercenie lufowe



Wiertła lufowe – Tabela 1

Typ Zdjęcie Opis Średnica minimalna [mm] Średnica maksymalna [mm] Link do katalogu
Type 113 Podstawowe wiertło lufowe pełno-węglikowe
→z kształtowym otworem chłodzącym
0.500 12.000
Type 113-01 Wiertło lufowe pełno-węglikowe stopniowe
→z kształtowym otworem chłodzącym
1.500
Type 113-HP Wiertło lufowe pełno-węglikowe
→zaawansowana konstrukcja narzędzia
→alternatywa do węglikowych wierteł krętych
0.700 12.000
Type 113-HP-M Wiertło lufowe pełno-węglikowe
→zaawansowana konstrukcja narzędzia
→alternatywa do węglikowych wierteł krętych (technologia MQL)
2.000 12.000
Type 110 Wiertło lufowe
→dodatkowo, wlutowana węglikowa końcówka robocza
→z kształtowym otworem chłodzącym
1.850 51.200
Type 111 Wiertło lufowe z pojedynczym rowkiem
→korpus głowiczki roboczej wykonany z HSS
→z wlutowanymi ostrzami
→dodatkowo posiada prowadniki z węglika
5.800 60.009
Type 112 Wiertło lufowe stopniowe z pojedynczym rowkiem
→przede wszystkim do produkcji precyzyjnych otworów stopniowych w jednej operacji
→z węglikową końcówką roboczą
→otwór chłodzący lub dodatkowo, 2 okrągłe otwory chłodzące (ich ilość zależy od średnicy narzędzia)
2.000 51.200

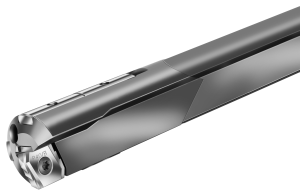

Type 01 Narzędzie do głębokiego wiercenia
→z wymiennymi płytkami skrawającymi
→z wymiennymi listwami prowadzącymi i prowadnikami
→dodatkowo, do każdego rozmiaru możliwa jest regulacja
średnicy w niewielkim zakresie poprzez zmianę płytki ustalającej
12.00 43.99
Type 07 Narzędzie do głębokiego wiercenia
→z wymiennymi płytkami skrawającymi oraz prowadnikami
→dodatkowo, konkretna średnica wiertła może być wykonana na zamówienie.
25.00 50.99

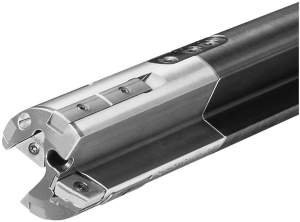

Type 02 Narzędzie do głębokiego wiercenia
→z wymiennymi płytkami skrawającymi oraz prowadnikami.
→w zależności od średnicy – jedna lub dwie płytki w części centralnej.
→dodatkowo, konkretna średnica ustalana jest przy pomocy płytki ustalającej.
→większe średnice narzędzia produkuje się na zamówienie.
37.00 100.00

Narzędzia powiercające – Tabelka 2

Typ Zdjęcie Opis Średnica-minimalna Średnica-maksymalna Link do katalogu
Type 07A Narzędzie do głębokiego wiercenia
→Głowiczka rabocza może być
integralna z częścią chwytową bądź
też może mieć połączenie gwintowe.
51.00 113.99
Type 113-02 Narzędzie powiercające pełnowęglikowe
→z pojedynczym rowkiem
0.5000 10,000
Type 115 Narzędzie powiercające
→z pojedynczym rowkiem
→z końcówką roboczą z węglika,
→końcówka przylutowana do trzpienia/ drąga
2.000 51.200
Type 115-01 Narzędzie powiercające stopniowe
→z pojedynczym rowkiem
→z końcówką roboczą z węglika.
2.0000 51,200
Type 115-03 Narzędzie powiercające
→z pojedynczym rowkiem
→z częścią roboczą z węglika
→narzędzie posiada pilot prowadzący
4.000 12.000
Type 115-04 Narzędzie powiercające
→z pilotem prowadzącym od strony czołowej
→do korpusu wykonanego ze stali
wlutowane są węglikowe ostrza oraz
prowadniki.
12.001 60.006
Type 114 Wiertło lufowe trepanacyjne
→z ostrzem z węglika
→do wykonywania otworów pierścieniowych.
11.000 50.000
Type 08 Narzędzie trepanacyjne 25.000 100.000

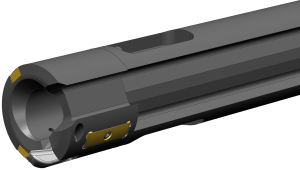

Type 09 Core Cutter 30.000 70.000
