BOTEK – system EJECTOR do głębokiego wiercenia

Technologia

System EJECTOR jest przede wszystkim odmianą sytemu BTA. Stosuje się go głownie na obrabiarkach zadaniowych, niemniej tą metodę obróbki można adoptować do obrabiarek konwencjonalnych oraz do centrów obróbkowych. W tym przypadku chłodziwo jest podawane do strefy skrawania między wewnętrznym otworem drąga zewnętrznego oraz drągiem wewnętrznym. W związku z tym, takie rozwiązanie nazywane jest systemem podwójnego drąga. Następnie chłodziwo wraz z wiórami wraca poprzez otwór wewnętrznego drąga. W rezultacie, w tej metodzie nie ma potrzeby uszczelnienia części obrabianej.

System ten stosuje się do wykonywania otworów w zakresie 18,40 – 200 mm, dodatkowo o głębokości powyżej 100×D. Począwszy od średnicy Dmin = 18 mm, możliwe jest stosowanie głowic z wymiennymi płytkami skrawającymi oraz prowadnikami.

Film prezentujący głębokie wiercenie w systemie EJECTOR

Dostępne głowice wiercące w systemie EJECTOR – Tabela 1

	Typ	Zdjęcie	Średnica min.	Średnica max.	Opis	Katalog

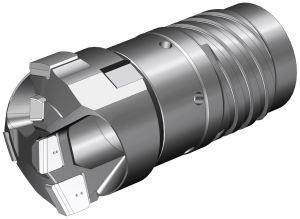

	Type 15		18.40	65.00	Głowica wiercąca →z wlutowanymi płytkami skrawajacymi →dodatkowo posiada zewnętrzne połączenie gwintowe	Catalog

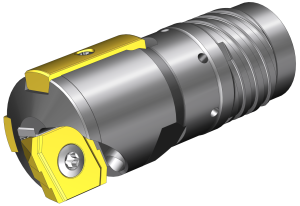

	Type 60		18.40	36.20	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →z ustaleniem średnicy następnie poprzez węglikową płytkę pozycjonującą →dodatkowo posiada zewnętrzne połączenie gwintowe	Catalog

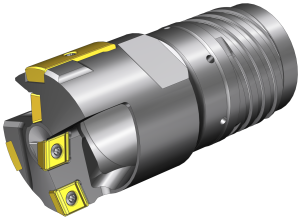

	Type 70 E		25.00	65.00	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →co więcej, głowice są produkowane na zamówienie na konkretny wymiar →dodatkowo posiada zewnętrzne połączenie gwintowe	Catalog

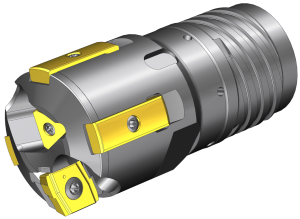

	Type 62		28.71	74.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →z ustaleniem średnicy następnie poprzez węglikową płytkę pozycjonującą →dodatkowo posiada zewnętrzne połączenie gwintowe	Catalog

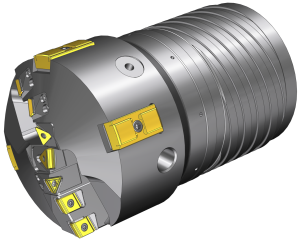

	Type 43 E		60.00	188.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →z ustaleniem średnicy następnie poprzez węglikową płytkę pozycjonującą →dodatkowo posiada zewnętrzne połączenie gwintowe	Catalog

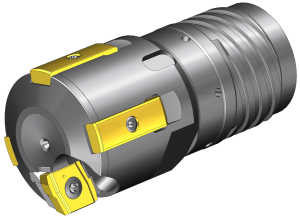

	Type 13 E		28.71	74.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →z ustaleniem średnicy następnie poprzez węglikową płytkę pozycjonującą →dodatkowo posiada zewnętrzne połączenie gwintowe	Catalog

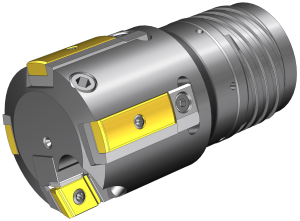

	Type 35 E		61.00	198.99	Głowica wiercąca →z wymiennymi płytkami oraz prowadnikami →z ustaleniem średnicy następnie poprzez węglikową płytkę pozycjonującą →dodatkowo posiada zewnętrzne połączenie gwintowe	Catalog
